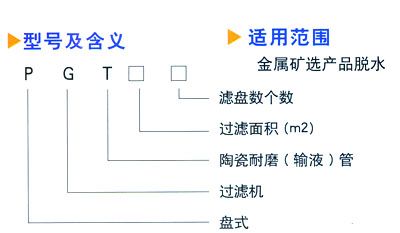

PGT系列金屬礦用
盤式真空過濾機充分借鑒了國外同類產品的優點,針對金屬礦物密度大、沉降快、含固體顆粒對濾液管沖擊力強的特點,進行了整體性能和各部件之間可靠性的優化設計,保證了金屬礦物質在固液分離中獲得的優良的脫水指標。通過用戶成功實際應用證明,其主要技術指標及性能達到先進產品水平。
主要特點:
1、扇形濾板脫水孔分布均勻,孔率合理,筋條尺寸大,有高強度工程塑料制成,使用壽命提高了1-1.5倍。
2、濾液管過濾面積大,分配頭腹腔面積大,提高了抽氣率和濾液排放效果。
3、耐磨錦綸單絲或雙層復絲濾布使脫水率提高且不易堵塞,延長了使用壽命。
4、多點干油泵集中自動潤滑。
5、濾布自動清洗裝置,保持了其良好的脫水效果。
6、臥式強制變速攪拌,軸端采用橡膠及石墨盤根和水壓差三重密封,確保不漏漿。
7、主傳動無級變速,依物料的濃度及流量調節(交流調速電機或變頻器),以求達到理想的工作效果。
8、每盤由20片濾扇板組成,加強了過濾過程控制,成餅厚均勻。
9、摩擦片采用特制耐磨材料硼鑄鐵,剛?cè)嵯酀?jì)、密封效果好,使用壽命長。
10、濾液管為高強度耐磨陶瓷復合鋼管,提高壽命10倍以上。
11、濾液管與濾扇接口去掉上下法蘭,采用模具定位直接焊接,減少90%可能漏氣點
濾盤直徑
|
2100
|
3100
|
過濾面積(m3)
|
10
|
15
|
20
|
25
|
30
|
35
|
40
|
48
|
60
|
72
|
84
|
96
|
濾盤數量(個)
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
4
|
5
|
6
|
7
|
8
|
每盤濾扇數量(個)
|
20
|
20
|
主軸電機功率(KW)
|
4
|
5.5
|
7.5
|
攪拌電機功率(KW)
|
5.5
|
7.5
|
11
|
卸餅方式
|
反吹風
|
反吹風
|
機重(T)
|
10.4
|
11.0
|
11.6
|
12.2
|
12.8
|
13.4
|
14.0
|
18
|
21
|
24
|
27
|
30
|
外形尺寸
|
長(mm)
|
2535
|
2920
|
3315
|
3705
|
4095
|
4485
|
4875
|
4175
|
4675
|
5175
|
5675
|
6175
|
寬
|
2480
|
4280
|
高
|
2690
|
3740
|
處理能力(t/h.m2)
|
0.6-0.85
|
